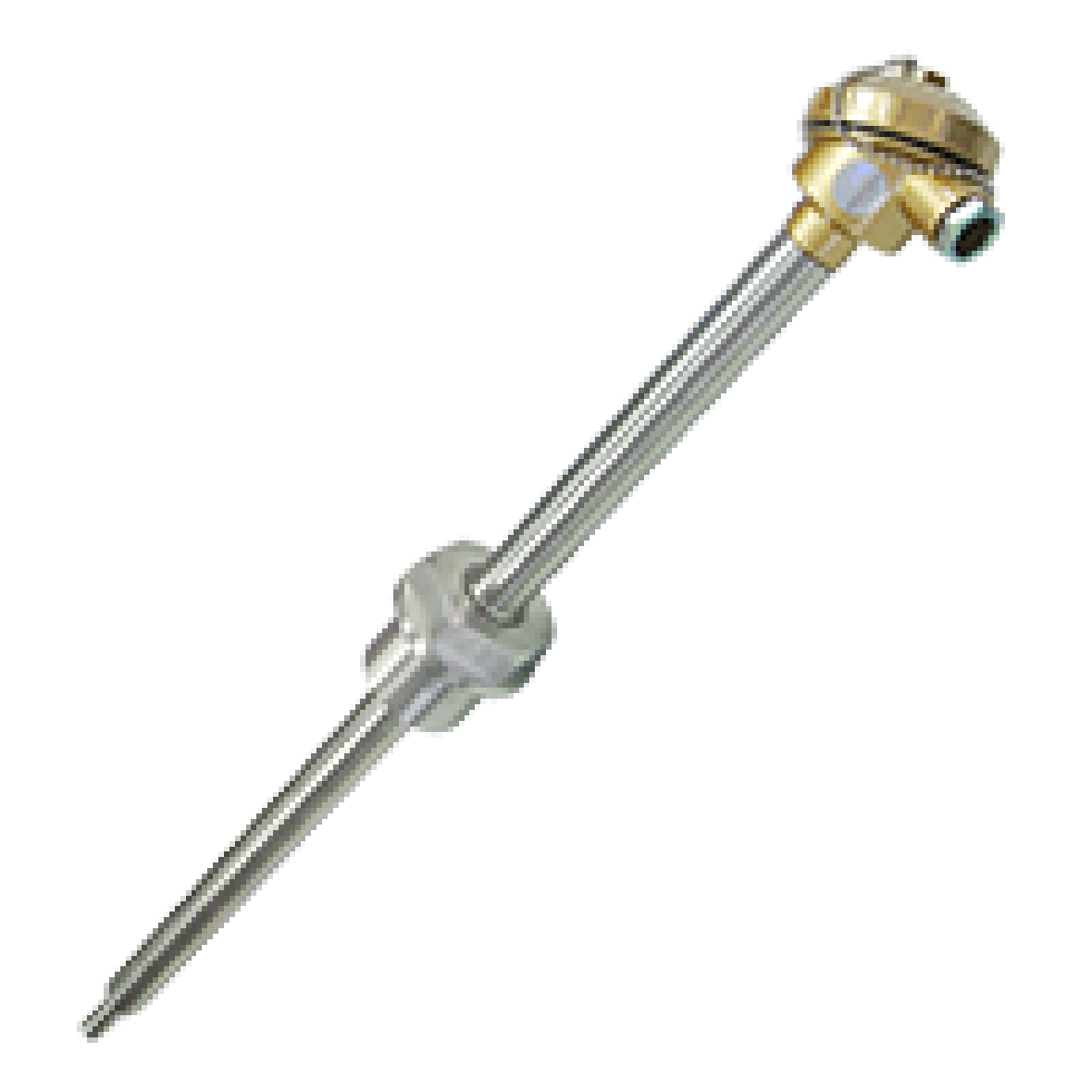

产品简介WRNR2-12电站测温用热电偶采用防水式接线盒,适合石油化工的环境要求;固定螺纹的标准符合JB/T5219—91和JB/5583—91热电偶、热电阻的规定;固定法兰除符合上述标准的同时,增加 产品描述: 产品简介 WRNR2-12电站测温用热电偶采用防水式接线盒,适合石油化工的环境要求;固定螺纹的标准符合JB/T5219—91和JB/5583—91热电偶、热电阻的规定;固定法兰除符合上述标准的同时,增加三种不同焊接方法,不同形式密封面的固定法兰安装盘,供选择和满足不同用户的需要。 规格参数 量程规格类别代号分度号测温范围℃精度等J允许偏差△t镍铬-镍硅WRNTK0~800Ⅰ±1.5℃或±0.004│t│Ⅱ±2.5℃或±0.75│t│镍铬-铜镍WRETE0~600Ⅰ±1.5℃或±0.004│t│Ⅱ±2.5℃或±0.75│t│铜-铜镍WRCTT-40~350Ⅰ±0.5℃或±0.004│t│Ⅱ±1℃或±0.75% t注:“t”为感温元件实测温度,公称压力:一般是指在常温下,保护管所能承受的静态外压而不破裂,试验压力一采用公称压力的1.5倍。实际上,允许工作压力不仅与保护管材料、直径、壁厚有关,而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。热电偶J缘电阻:常温J缘电阻的试验电压为直流500V。测量常温J缘电阻的大气条件为:温度15~35℃,相对温度45%,大气压力86~106kpa。 对于长度超过1米的热电偶,它的常温J缘电阻值与其长度的乘积应不小于100MΩ·m 即:Rr·L〉>100MΩ L>1m式中:Rr-热电偶的常温J缘电阻值,MΩ;L-热电偶的长度,m 对于长度等于或不足1米的热电偶,它的常温J缘电阻值应不小于100MΩ。 □产品技术参数用途:使用在烟道及风道上测温M称型号分度号测温范围公称压力保护管材料L×1单支热电偶WRNR-12K0~800℃≤9.8MPa1Cr18Ni9Ti不锈钢480×230680×430880×6301380×1130WRER-12E0~600℃双支热电偶WRNR2-12K0~800℃WRER2-12E0~600℃ 浏览: 上一篇:WRNR2-01电站测温用热电偶 下一篇:WRNR2-14化工专用热电偶
