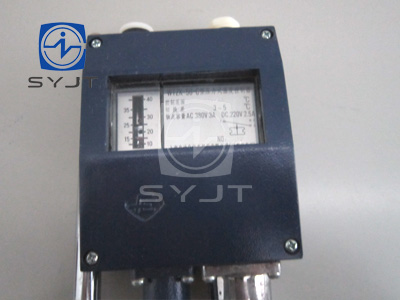

压力式温度控制器

产品分类： 温度控制器开关 WTZK-50-C 压力式温度控制器,采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体，蒸汽等气体介质或液体介质。控制器的设定值可调.

一、WTZK-50-C船用压力式温度控制器产品概述

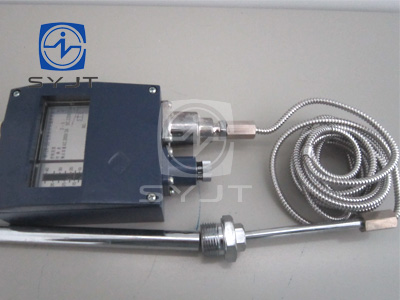

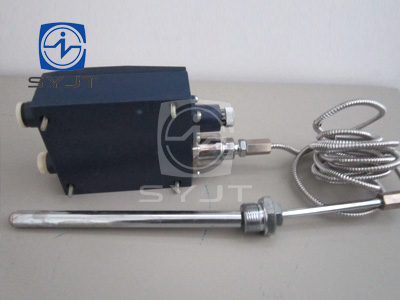

控制器采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体，蒸汽等气体介质或液体介质。控制器的设定值可调，调节范围－60－＋170℃。

      WTZK－50－C采用铸铝壳体，为防水型。控制器满足船用条件。

二、WTZK-50-C船用压力式温度控制器主要技术性能

    外壳防护等*：WTZK－50－C　IP44

    抗振性能：WTZK－50－C　2～25HZ　1.6mm

                                           25～100HZ　 40m/s2

    触点容量：AC　380V　3A（阻性）

                     DC　220V　2.5A（阻性）

    安装位置：WTZK－50－C前后左右各倾斜22.5°能正常工作。

    毛细管长度：1，3，5，8，10，12m（下表中序号5规格为8M）在订货时须***注明毛细管长度。

三、WTZK-50-C船用压力式温度控制器型号规格

1、  切换差可调

四、WTZK-50-C船用压力式温度控制器设定值的调整

    控制器设定值调整步骤，举例说明如下

    【例一】：选用-15~15℃规格的温度控制器，要求控制一冷库温度保持在-8~-5℃的范围内，具体操作步骤如下：

    温包固定在库房内，控制器装在库外仪表板上，毛细管应逐段固定；用导线把控制器接入冷冻机电机的电源控制回路。

    旋动设定值调节杆，使指针指示在标度尺刻度-8℃上。此值即为下切换值。

    当库温下降-8℃，控制器开关应自动切换冷冻机，停机后温度回升。反复调切换差旋钮，使库温回升至上切换值-5℃时，控制器开关切换，冷冻机再次开机为止。

五、WTZK-50-C船用压力式温度控制器安装

    1，  打开表盖，将控制器垂直安装在仪表板上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。

    2，  取下锁紧螺母旋动调节杆，使指针指在所需控制的温度设定值上，拧紧锁紧螺母。

    3，  旋动切换差旋钮，以获取需要的切换差。

    4，  温包与毛细管：温包应全部浸入在被控介质中，其周围介质应保持流动匀温，毛细管弯曲圆弧半径不小于50mm,每隔300mm应用卡子将毛细管固定在仪表板上。NO.1-4毛细管穿过的环境温度应高于设定温度3℃以上；NO.6-7的环境温度应高于设定温度3℃以下；NO.9-10的环境温度应高于5℃，安装使用时谨防机械碰撞而使传压毛细管扎扁。

    5，  复查安装是否妥切，装好表盖，接通电源。根据控制器使用情况，应作定期校对。

六、WTZK-50-C船用压力式温度控制器注意事项

    1，  控制器指针指示值为设定值，是下切换值，设定值调节范围即下切换值调节范围。

    2，  切换差旋钮上数字仅表示切换差值得大小程度而非实际值，实际值应从标准表读取。

    3，  欲控制温度不超过某一给定温度值（即上切换值）时，指针应调整在比给定值低一个切换差值（即下切换值）的位置上，调整完毕后，不准再旋动切换差旋钮。

    4，  规格表中给的切换差调节反是指保证提供的*小提交范围，实际范围可比表列略宽。
