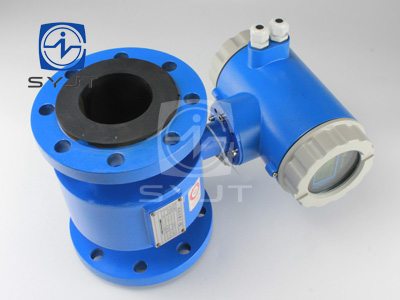

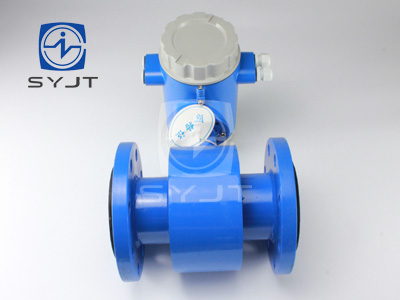

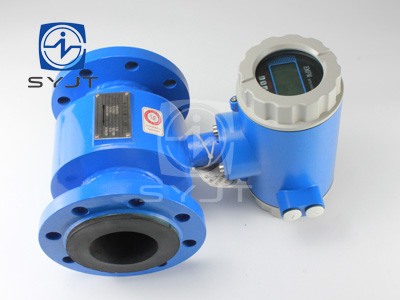

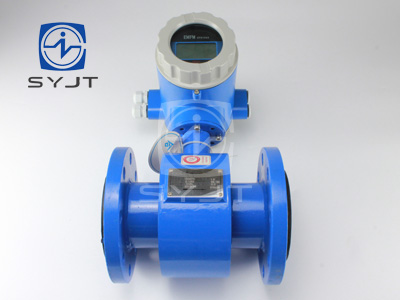

产品简介LDCK型电磁流量计(原型号为：BFG-S)由LDCK型电磁流量传感器和TBS型电磁流量转换器配套组成，用于测量管道内液体流量，可以测量酸、碱、盐等腐蚀性液体或液体内混有固体的两相体，如矿浆、 产品描述： LDCK 电磁流量计一、产品原理电磁流量计是根据法拉第电磁感应定律进行流量测量的流量计。它集智能化、小型轻量一体化，多功能、高精度、高可靠性为一体的流量仪表产品。在满足现场显示的同时，还可以输出4～20mA电流信号供记录、调节和控制用。电磁流量计是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量图1所示。 二、性能特点1、抗干扰力强，几乎不受外界干扰2、测量不受流体密度、粘度、温度、压力和电导率变化的影响3、测量管内无阻流部件无压损、直管段要求低。4、管道内无可动部件，无阻流部件，测量几乎没有负压压力损失5、具有自检与自诊断功能6、在现场可根据用户实际需求在线修改量程三、表头功能1、液晶背光显示2、瞬时流量、累计流量计、显示流量百分比图2所示3、一键查询净累计值、正向累计值、负向累计值、当前电导率等效值4、多单位可切换(L、m³、Kg、t/s、min、h)5、485通讯远传读取数据四、衬里选型衬里材料主要性能*高介质温度适用范围一体型分离型聚四氟乙烯（F4)是化学性能很稳定的一种塑料，能耐沸腾的盐酸、硫酸，也能耐浓碱和各种有机溶剂。不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。70℃100℃ 250℃ (需特殊订货)1、浓酸、碱等强腐蚀性介质。2、卫生类介质。聚全氟乙丙烯（F46)同F4，耐磨性、抗负压能力高于F4。同上聚氟合乙烯（Fs)适用温度上限较聚四氟乙烯低，但成本也较低。80℃聚氯丁橡胶1、有*好的弹性，高度的扯断力，耐磨性能好。2、耐一般低浓度酸、碱、盐介质的腐蚀，不耐氧化介质的腐蚀。80℃ 120℃ (需特殊订货)水、污水、弱磨损性的泥浆矿浆。聚氨酯橡胶1、耐磨性能*强。80℃中性强磨损的矿浆、煤浆、泥浆2、耐腐蚀性能较差。五、电极选型电极材料耐蚀及耐磨性能不锈钢0Crl8Nil2M02Ti用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。哈氏合金B对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。哈氏合金C能耐非氧化性酸，如混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fc＋、Cu＋下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀钛能耐海水、各种氯化物和次氯酸盐、氧化性酸(包括发烟硫酸)、有机酸、碱的腐蚀。不耐较纯的还原性酸(如硫酸、盐酸)的腐蚀，但如酸中含有氧化剂(如Fc＋、Cu＋)时，则腐蚀大为降低。钽具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一化学介质(包括沸点的盐酸、和l 50℃以下的硫酸)的腐蚀。在碱中刁；耐蚀。铂／钛合金几乎能耐一切化学介质，但不适用于和铵盐。不锈钢涂覆碳化钨用于无腐蚀性，强磨损性的介质。注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。六、流量口径对照表口径mm流量范围m³/h口径mm流量范围m³/hDN100.16~2.5DN400250～4000DN150.4~6DN500400～6000DN200.6～12DN600600～10000DN251.0～16DN700800～12000DN321.6~25DN8001000～16000DN402.5～40DN9001200～20000DN504.0～60DN10001600～25000DN656.0～120DN12002500～30000DN8010～160DN14003000～50000DN10016～250DN16003000～60000DN12525~400DN18005000～60000DN15040～600DN20006000～100000DN20060～1000DN22001367.78～136778.4DN250100～1600DN24001627.78～162777.6DN300160～2500DN26001910.38～191037.6DN350200～3000DN28002306.56 ~ 236062.8七、产品选型型号口径SY-LDCK10~2600代号安装形式Y一体式F分体式代号转换器型号ZA圆形ZB方形（仅适用于分体式）代号供电形式AC（交流）220V AC 50Hz(90~245V AC 50Hz)DC（直流）24V DC (20~36V DC)LD锂电池供电（不带信号输出）代号IfRsHC介质温度≤65℃≤120℃≤180℃(仅适用于分体式）代号内衬材质NE氯丁橡胶（≤65℃）PVC聚氯乙烯（≤70℃）PU聚氨酯 耐磨(≤80℃)PTFE聚四氟乙烯（≤180℃）代号电极材质316L不锈钢HC哈氏合金CTi钛Ta钽Pt铂温馨提示：流量计选型必备，介质，口径（流量范围）、电极材质、衬里材质、安装方式八、安装规范1、应安装在水平管道较低处和垂直向上处,避免安装在管道的*高点和垂直向下处；2、应安装在管道上上升处；3、在开口排放管道安装,应安装在管道的较低处；4、若管道落差超过5m时,在传感器的下游安装排气阀；5、传感器不能安装在泵的进出口处,应安装在泵的出口处。 浏览： 上一篇：LDCK分体式电磁流量计 下一篇：LDE电磁流量计
